Budowa autostrady A4 na odcinku od węzła Tarnów Krzyż do węzła Dębica Pustynia
Polskie drogi... NOEtop
Data publikacji: 2011-10-25

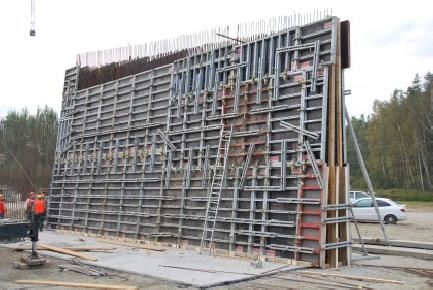

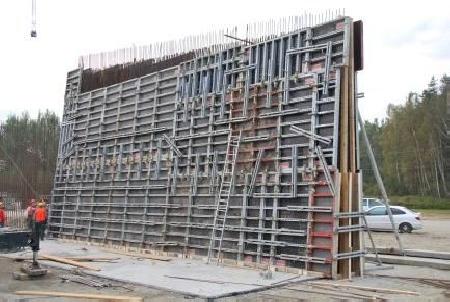

Zwężająca się ku górze ściana o wysokości ponad 6 m ? pochylenie leżących naprzeciwko siebie dopuszczalne na standardowym osprzęcie.

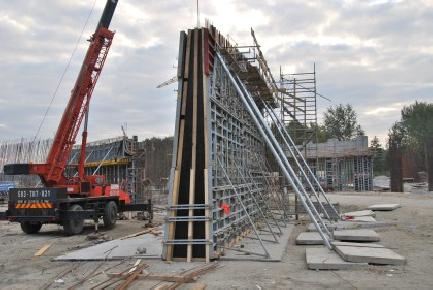

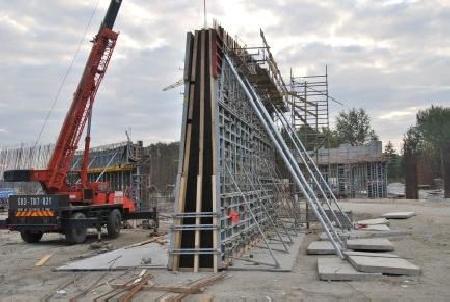

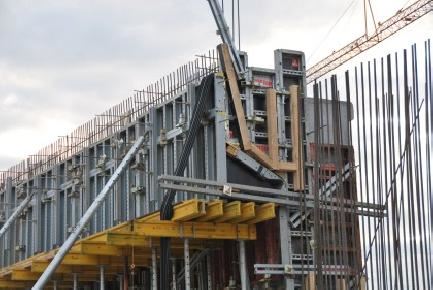

Usztywnienie naroża poprzez zastosowanie tarcz z pasami montażowymi.

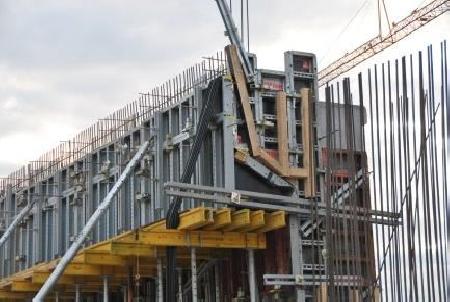

Kątownik ze zintegrowaną listwą PCV.
Firma NOE zapewnia kompletne zaplecze projektowe umożliwiające rozwiązanie każdego problemu

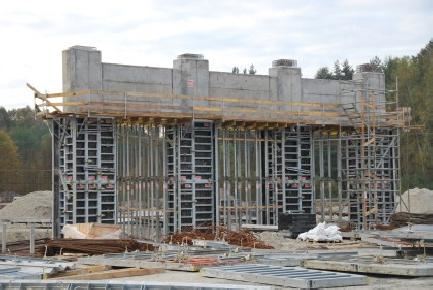

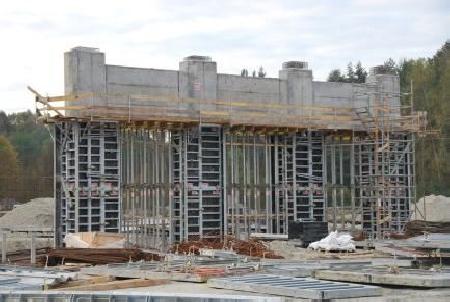

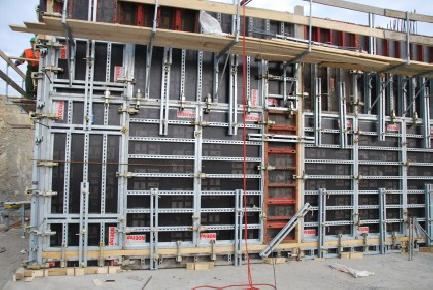

Masywne filary wiaduktu na budowie autostrady A4
- NOEtop innowacyjne pomysłowe ekonomiczne
Powiązane systemy:
NOEtop
Firma NOE-PL jako przedstawiciel światowego dostawcy deskowań systemowych NOE-Schaltechnik, dostarcza deskowania do wielu ciekawych realizacji. Sprzęt znajdujący się w jej ofercie nie znajdują godnego naśladownika zarówno w kraju jak i za granicą. Kilka lat temu wprowadzono do oferty innowacyjny system deskowania ściennego który łamie wiele dotychczasowych kanonów praktyki deskowaniowej - deskowanie NOEtop.
Formowanie masywnych przyczółków i filarów

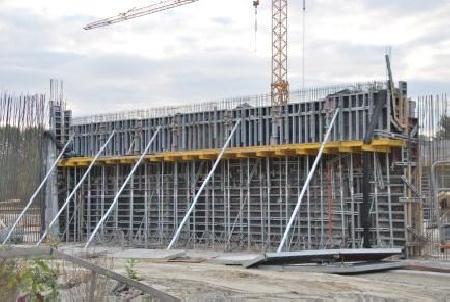

System ten jest wykorzystywany jest m.in. do budownictwa inżynieryjnego polskich autostrad, gdzie formowane są duże i masywne ściany przyczółków mostowych, filarów i itp.Jednym z takich obiektów jest, oznaczony numerem roboczym 104a, zespół przyczółków i filarów autostrady A4 w rejonie Tarnowa. Stanowi on element kontraktu pod nazwą "Budowa autostrady A4 na odcinku od węzła Tarnów Krzyż do węzła Dębica Pustynia km 502+796,97 do km 537+550". Wysokość ścian przyczółka przekracza 6,0 m a długość pojedynczego segmentu oscyluje w granicach 17-23 mb w zależności od elementu.
Wysoka jakość powłok betonowych
Dzięki zastosowaniu nowej generacji rozwiązań uzyskano bardzo Wysoką jakość powłok betonowych. Wysoka sztywność tarcz umożliwiła nie tylko zachowanie geometrii ścian, ale również spowodowała brak konieczności wykonania jakichkolwiek dodatkowych prac wykończeniowych. Faktem tym i łatwością montażu bardzo zaskoczony był wykonawca prac.
Redukcja ilości osprzętu i czasu montażu

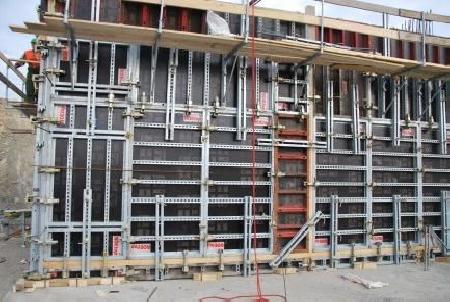

Zintegrowane w tarczach pasy wzmacniające - umożliwiły redukcję ilości szyn w narożach o kątach ostrych jednocześnie zwiększając sztywność konstrukcji. Spięcie tarcz przy kącie ostrym odbywa się poprzez dodatkowy ściąg, którego położenie można bezpośrednio ustalać na budowie w zależności od wartości kąta i posiadanego asortymentu tarcz. Dzięki zastosowaniu tych tarcz można zerwać z powszechną zasadą pracy - już naprzeciw siebie nie muszą być ułożone bliźniacze tarcze. Pasy umożliwiają łączenie każdej tarczy.
Nowoczesne rozwiązanie w narożach
Kątownik z integrowaną listwą PCV umożliwił uzyskanie idealnie gładkiej i wyprofilowanej krawędzi załomu. Zakończyły się problemy z ciągle zabetonowanymi zawiasami.
Wysoka kultura pracy z deskowaniem NOEtop potwierdziła na tej budowie wysoką swoją jakość oraz przydatność użycia przy realizacji obiektów wielkogabarytowych.
